LABORATORIO MOTORES AC

LABORATORIO MOTORES AC



Andrés Julian Yepes Díaz



Conrado Alberto


Institución Universitaria Salazar Y Herrera


2019

INTRODUCCIÓN

En el laboratorio se realizaron una serie de pasos con la intensión de invertir el giro de dos motores ( Trifásico y Monofásico), teniendo como guía el tablero que incluían estos

MATERIALES

Los materiales usados fueron los siguientes:


Caimanes:
Resultado de imagen para caimanes electronica

ALARGADOR ELÉCTRICO CEE
16 A, 250 - 440 VAS - SCHWABEResultado de imagen para cable 440 v
Motor trifÁsico:
Resultado de imagen para motor trifasico
Motor Monofásico:
Resultado de imagen para motor monofasico

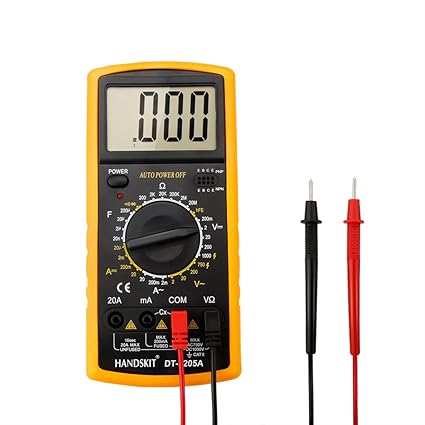

Multimetro:
Resultado de imagen para multimetro

Destornillador:
Resultado de imagen para chequeador

Procedimiento

Lo primero que se hizo fue verificar si los motores estaban en bajo o alto voltaje.
Resultado de imagen para alto o bajo voltaje motor trifasico

Después se utilizo el multimetro para medir el voltaje de la fuente donde sería conectado, luego de realizado esto, se utilizo nuevamente el multimetro para ver que lineas del cable CEE tenían continuidad.

El siguiente paso fue chequear el esquema del motor para saber que cables intercambiar. Dado que era un motor trifásico lo único que se tenía que hacer era intercambiar una de las lineas con otra (L1, L2, L3) para lograr la inversión de giro del motor

En el caso del motor monofasico son prácticamente los mismos pasos pero con algunas excepciones
Resultado de imagen para alto o bajo voltaje motor monofasico

En el motor monofásico cambian algunas variables como por ejemplo el Voltaje, el intercambio de cables , entre otras

OBSERVACIONES

Una de las observaciones fue que los motores de corriente alterna pueden trabajar con dos tipos de voltaje (YY=220V o Y=440V)

CONCLUSIONES

Se puede concluir que la inversión de giro no solo se hace de esta forma, sino que también hay otras mas como por ejemplo en los motores Dc se puede invertir el giro intercambiando polaridad, también se puede invertir el giro con el siguiente circuito:

INVERSION DEL SENTIDO


REFERENCIAS:

  • https://sc02.alicdn.com/kf/HTB1NMaEx25TBuNjSspcq6znGFXao/CEE-440v-16-amp-5-pole-industrial.jpg_350x350.jpg

  • https://http2.mlstatic.com/juego-de-caimanes-electricos-con-cable-x4-D_NQ_NP_739310-MCO30182859351_042019-Q.jpg

  • https://http2.mlstatic.com/motor-trifasico-150-hp-1500-rpm-marca-siemens-D_NQ_NP_947601-MLA20381068434_082015-O.jpg

  • https://www.zuendo.com/12395-large_default/motor-monofasico-37-kw-5-cv-arranque-reforzado.jpg

  • https://images-na.ssl-images-amazon.com/images/I/61ZUXIJCFgL._SX425_.jpg

  • https://www.avs.la/imagenes/productos/normales/c/CHEQ7ASL994.jpg

  • https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhoKbC9JDm1U7s-SDMY66Ktm4pJ6gsYuGkjTHR5_YqH8TdSO37yMwz8rJU3qVZ9vfdGvV1WIg5mQYw0JQNt6u5zoicSX4hvW3GWKsnDgLcB7kawqNqtfeiOOEnPi2e3nKQuHN1KAE5maoeG/s320/motor+de+9+terminales.bmp

  • https://www.areatecnologia.com/electricidad/imagenes/cambio-sentido-giro-motor-monofasico.jpg
